前言:
它没有站在最先进逻辑制程最前沿的晶圆代工巨头,也没有韩国那样庞大的存储产业舰队。
一颗芯片完成晶圆制造之后,进入封装、测试,再流向汽车、服务器、工业设备和消费电子,马来西亚依旧是全球供应链中很难绕开的一站。
作者 | 方文三
图片来源 | 网络
最值钱的资产,是跑了50多年的制造网络
马来西亚很少站在聚光灯中央,它更像剧院后台。灯光、吊杆、布景和演员调度都藏在幕布之后,没有这些环节,台上的明星也唱不完整场戏。

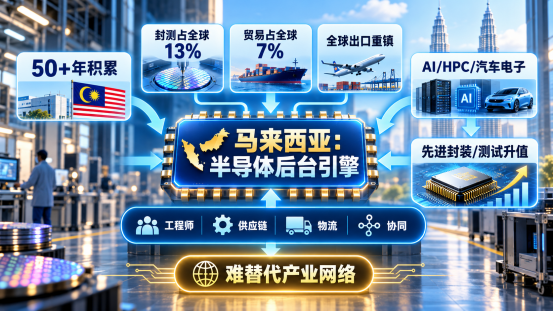

马来西亚发展半导体已有50多年,今天,其承担全球约13%的半导体封装、组装和测试业务,并贡献约7%的全球半导体贸易,仍是全球第6大半导体出口国之一。
半导体封测早已脱离单纯依靠低工资和流水线工人的年代。AI芯片、高性能计算、汽车电子带来的异构集成、Chiplet、系统级封装和先进测试,使后端制造越来越接近产品性能本身。
先进芯片能跑多快、耗多少电、能否稳定量产,封装开始拥有越来越大的发言权。
马来西亚几十年积累的意义,在于它形成了一套更难搬走的产业毛细血管,包括工程师、质量管理体系、供应商认证、自动化设备、精密零部件、物流、客户协同经验,以及围绕跨国企业形成的人才流动网络。
ViTrox、Greatech、Pentamaster、UWC等本土企业已经进入半导体自动化、检测、精密工程和设备环节。MIDA也明确把这些企业视作马来西亚从辅助制造走向先进半导体生产基础设施的重要力量。
地缘负责点火,制造密度持续供油

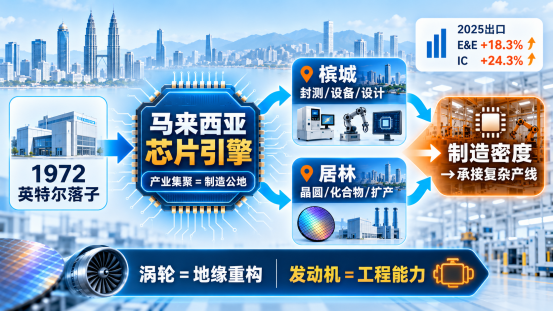

1972年,英特尔在槟城设立其美国之外第一座生产设施:一处占地5英亩、初始投资160万美元的组装厂。
马来西亚芯片业的底层资产,藏在厂房之间那些难以计价的缝隙里。
客户送来新产品时,周围已经有封装、测试、治具、精密加工、洁净室、物流和失效分析团队接得住。
经济学喜欢把这种东西称为「产业集聚」,放到车间里,它更像一种制造公地:单家公司不拥有全部能力,整个区域却能共同完成复杂任务。

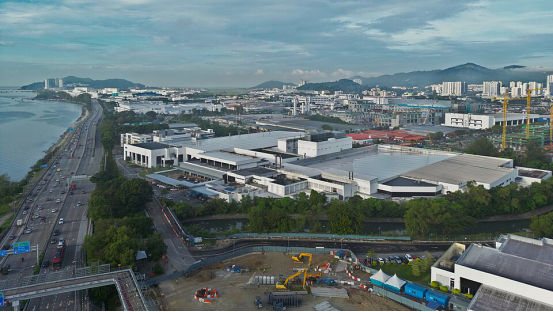

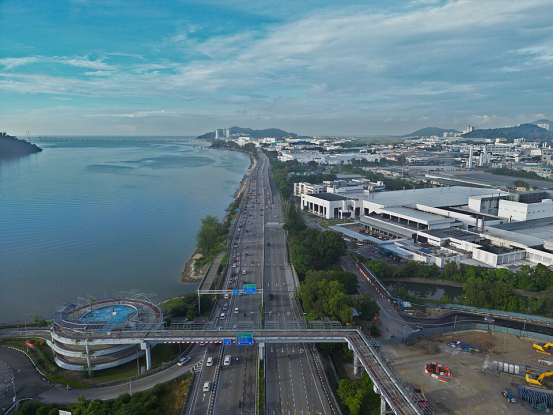

槟城拥有封装测试、设备、电子制造和设计资源,跨过海峡与州界,居林承接晶圆制造、化合物半导体及更大规模的工业用地。
2025年,马来西亚电子电气产品出口额达到7116.1亿林吉特(约1662亿美元),同比增长18.3%,占全国出口的44.3%;其中集成电路出口额为3891.5亿林吉特(约909亿美元),同比增长24.3%。
Wong透露,2026年前七个月,马来西亚电子电气及科技相关产品出口额达到约5640亿林吉特(约1318亿美元),同比增长44%,占全国出口总额近48%。
这一增长主要由半导体需求拉动,芯片相关产品占电子电气出口比重接近四分之三,显示马来西亚正在从传统电子制造基地向全球半导体供应链关键节点加速转型。
半导体景气度一旦抬升,马来西亚几乎会立刻从全球订单中感受到水位变化。
其芯片产业目前最有力量的发动机,依然安放在制造端。由此看,马六甲海峡提供的是物流坐标,真正稀缺的是制造密度。
东南亚并不缺港口、工业园与税收优惠,能让客户放心转移复杂产线的地方却屈指可数。
地缘重构给马来西亚装上了涡轮,半个世纪形成的工程能力才是发动机。
美中之间的席位:做一个「可审计的中间地带」
美中科技竞争给马来西亚送来了一个罕见的窗口。
美国企业希望降低供应链过度集中的风险,中国企业同样需要增加海外制造支点。欧洲、日本企业也在寻找能够同时接入亚洲供应链和欧美市场的制造基地。
到了马来西亚身上,出现了一种有趣的双向性。
它既能够承接美国、欧洲企业从中国之外寻找新增制造基地的需求,也能够承接中国企业向海外分散产能的需求。
换句话说,马来西亚并不只服务某一条供应链,而是同时成为多方重新布局制造网络时的备选落点。
马来西亚半导体产业协会曾明确提到,美国对中国实施技术限制后,一部分原先在中国生产、面向全球市场的产品开始转移到马来西亚,一些受到限制的设备和供应链环节也留下了新的市场空间。
2025年,中国连续第17年成为马来西亚最大的单一贸易伙伴,双边贸易额为5419亿林吉特(约1266亿美元),占马来西亚贸易总额的17.7%;同年,马美贸易额为3674.7亿林吉特(约859亿美元),马来西亚对美出口创下2330.8亿林吉特(约545亿美元)的新高。
这是一种很少见的能力,马来西亚没有必要在商业意义上主动切断任何一侧。它拥有美国、欧洲、日本跨国半导体公司的长期生产基础,同时与中国保持密切的贸易和投资联系。对于需要重新布置全球工厂的企业来说,这种位置非常诱人。
地缘红利也有另一面,随着美国加强先进AI芯片出口管制,马来西亚已经越来越难维持一个单纯的中转站角色。
2025年7月,马来西亚政府宣布,美国原产高性能AI芯片的出口、转运和过境,均须获得战略贸易许可。
美中科技竞争进入深水区之后,决定一个国家能否承接高端半导体产能的条件中,土地价格、电价和税收优惠仍然重要,但能否满足出口管制、贸易审查等合规要求,正在变得越来越重要。
马来西亚承担的角色因此逐渐清晰,它更接近一个不同供应链体系之间的缓冲层和交换站。一方面保留与中国市场和资本合作的空间,另一方面建立能够让美国、欧洲、日本企业接受的出口管制和最终用户追踪体系。
产业上行的三条窄路:先进封装、特色晶圆、设备材料
「向价值链上游走」是一句正确得近乎无用的话。向哪里走、用什么能力走、避开哪些昂贵陷阱,才决定产业政策会长成参天树,还是剪彩后便开始褪色的牌匾。
最贴近马来西亚禀赋的方向是先进封装。2024年,马来西亚半导体出口中,逻辑芯片占49.5%,分立器件、模拟芯片、光电子及传感器等占43%,存储芯片仅占7.5%。
传统封装数量很大,距离AI利润池仍可能隔着2.5D/3D堆叠、混合键合、高密度基板、热管理和高速测试等数道门槛。
马来西亚要做的,是把「封起来、测一下」升级为芯粒集成、信号与电源完整性、散热、可靠性和测试协同设计。
2026年2月,Chipbond在槟城启用投资接近2亿美元的新厂,提供晶圆凸块、晶圆级芯片尺寸封装及测试,并具备倒装芯片封测能力。这类项目的意义不只在产量,它把马来西亚推向晶圆与系统之间技术含量最高的接口。
第二条路通往特色晶圆制造,模拟与混合信号、MEMS、传感器、功率器件、碳化硅和氮化镓,更贴合马来西亚既有基础,也服务于汽车、工业、电网、可再生能源和数据中心。

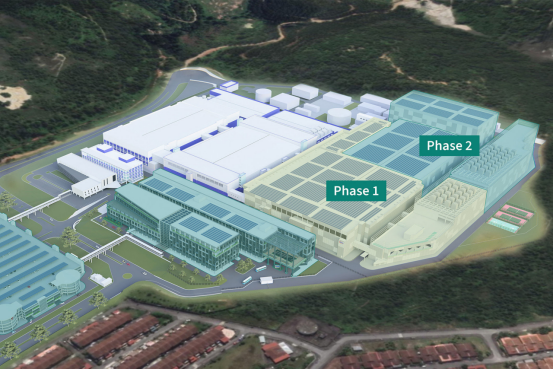

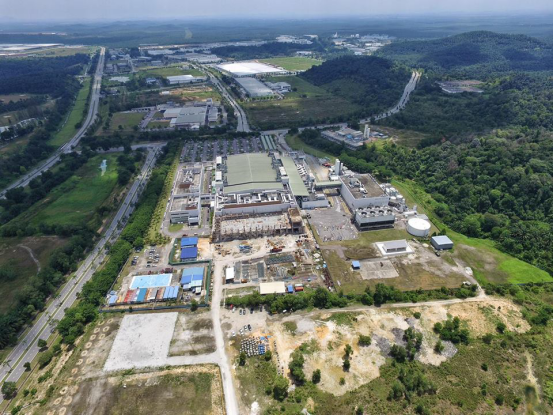

英飞凌2024年启用居林碳化硅功率半导体工厂一期,首期投资20亿欧元;公司为二期规划的投资上限达到50亿欧元,目标是建设具有全球规模的200毫米碳化硅功率半导体产能。
汽车和电网并不按纳米数颁奖,它们奖励效率、耐压、寿命、可靠性和长期供货能力。马来西亚在这些指标上积累经验,比追逐昂贵的制程数字竞赛更有胜算。
第三条路常被厂房的灯光遮住:半导体设备、零部件与材料。马来西亚已有一批自动化测试设备企业,产业政策可以继续向沉积、真空、流体控制、精密运动、视觉检测、射频测试、特种化学品和热管理材料延伸。
2026年6月,MKS在槟城启用占地17英亩、建筑面积约35万平方英尺的超级工厂一期,为全球晶圆制造设备市场提供产品;全部阶段完成后,项目预计投资超过4亿林吉特,并创造逾1000个岗位。
设备产业貌不惊人,却能带来安装、校准、软件升级、备件、耗材与工艺服务等持续收入,也最容易让本地精密制造企业逐级进入跨国公司的供应商名单。
结尾:
马来西亚已经拥有成熟的封测和电子制造客户,又拥有精密加工、机器视觉、自动化设备和测试企业。
这类企业也能够把马来西亚几十年积累的制造经验,第一次转化为本土公司的技术资产和全球销售收入。
部分资料参考:MATRADE:《Malaysia's Trade Performance for 2025》,ASE:《ASE Expands its Chip Packaging and Testing Facility to Enable Next-Gen Applications》,MIDA:《Chipbond Technology Strengthens Malaysia’s Advanced Semiconductor Ecosystem with New Penang Facility》,Texas Instruments:《Texas Instruments opens its second assembly and test factory in Melaka, Malaysia》
