前言：

2026年春天，一片2英寸磷化铟衬底的现货价格涨到2300美元以上，急单突破3000美元，而一年前它的标价是800美元。

同一时期，英伟达宣布从2027年起把数据中心供电切换到800V直流架构，顺手把几家氮化镓厂商拉进了自己的供应商联盟。

这些名字拗口的材料，正在走向舞台中央，而剧本的逻辑值得细读。

算力的约束从晶体管转向电、光、热

过去半个世纪，半导体行业的叙事权属于光刻机和晶体管密度。

谁把线宽做得更小，谁就定义时代。但这套叙事在AI时代出现了裂缝。

裂缝首先出现在功耗上，英伟达的主力芯片，热设计功耗从A100的400W一路攀升到GB300的1400W，单机柜功率正在从千瓦级迈向兆瓦级。

电送不进去、送进去转化效率低，再强的算力也是烫手的摆设。传统交流供电架构的端到端转换效率只有84.5%至87.6%，而800V高压直流架构可以做到90%以上。

这4个百分点的差距，摊到一个吉瓦级园区的电费账单上，就是材料厂商的入场券。

裂缝也出现在芯片之间，大模型训练本质上是成千上万颗芯片协同解一道题，芯片间的数据搬运量呈指数膨胀，电互连撞上了物理墙，光互连被迫顶上。

800G光模块普及、1.6T上量、CPO共封装光学落地，每一步都在消耗更多的化合物半导体衬底。

与此同时，封装基板要承载的芯片面积越来越大、布线越来越密，有机材料逼近翘曲与加工精度的极限；单芯片功耗破千瓦之后，散热从工程细节变成系统级难题。

供电、互连、封装、散热，这四件事有一个共同点：它们的主角都不是硅。

氮化镓和碳化硅管电，磷化铟管光，玻璃基板管封装，人造金刚石管热。

五种材料同时被推到台前，是同一个原因：算力竞争的胜负手，从芯片本身扩散到了芯片赖以运转的整个物理环境。

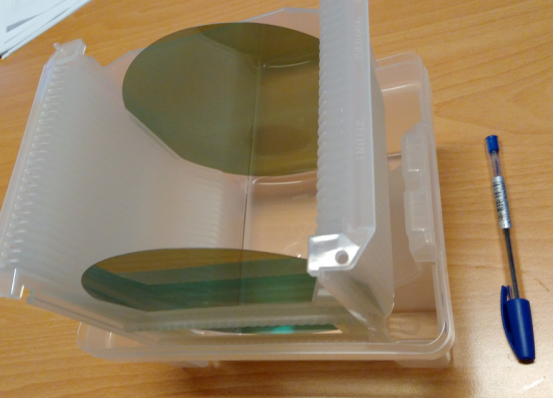

碳化硅：关键材料不等于好生意

三年前，碳化硅还是资本市场上最性感的材料故事，电动车800V平台、快充网络、光伏逆变器，每个终端都在高速增长。故事没错，错在供给的响应速度。

2025年全球碳化硅衬底规划产能约400万片/年，下游实际需求约250万片，理论供给接近需求的2倍。2025年第一季度，6英寸衬底均价同比下跌40%，从年初的4000至4500元/片跌到2500至2800元/片，逼近部分厂商的成本线。

曾经的全球龙头Wolfspeed在2025年走进破产保护，这家市值一度165亿美元的公司，倒在了一场它参与发动的扩产竞赛里。国内的天岳先进、天科合达同样陷入亏损。

2026年年中，风向变了：意法半导体自6月28日起对碳化硅等器件补涨，英飞凌年内第二轮涨价7月1日生效，车规级及高压模块涨幅超过15%。

普涨之下是剧烈的分化，6英寸中低端产品血流成河，8英寸衬底和车规级器件却始终供不应求。

中国企业在衬底环节的全球份额已超过50%，安森美这样的老牌IDM干脆收缩自产晶圆，转向外购中国衬底，把资源集中到后段器件。

稀缺性从来不附着在材料的化学式上，而附着在大尺寸良率、车规认证和客户绑定这些具体的门槛上。

材料可以一夜之间从卡脖子变成白菜，也可以在同一张报价单上，让8英寸和6英寸活成两个世界。

氮化镓：拿到800V门票考验在需求之外

英伟达正在把数据中心供电从54V推向800V直流，新一代平台自2026年起陆续导入。

这条供电主路里，碳化硅负责600V以上的中高压干线，氮化镓则凭借开关速度接管机柜内部100V到700V的高频末端，两者各管一段。

氮化镓的放量速度已经超出了多数人的预期，英诺赛科的GaN功率器件累计出货量突破20亿颗，2019年这个数字还不到500万，2024年刚过12亿。

2026年2月，谷歌数据中心开始向英诺赛科批量采购，英伟达800V高压直流电源联盟里，它成为唯一入选的中国供应商，为Kyber机架提供全链路电源方案。

国际厂商同样在押注，英飞凌加入英伟达MGX生态做800V转换，Navitas在COMPUTEX 2026上展示了800V到6V的电源板。

机构预测2028年全球氮化镓器件市场将攀升至501.42亿元，对应2019至2028年92.3%的复合增速。

结构切换才刚刚开始，数据中心那点可怜的占比，恰恰是想象力的来源。

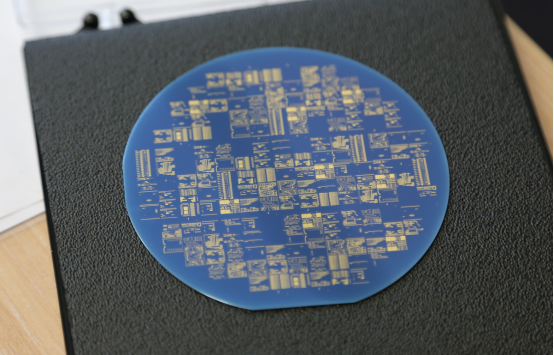

磷化铟：缺口、杠杆与迁移中的定价权

磷化铟大概是当前整个AI硬件链条里供需最扭曲的环节。

它是1310nm和1550nm通信波段激光器唯一成熟的衬底材料，没有替代方案。800G光模块需要4至8颗磷化铟激光器芯片，1.6T模块的衬底消耗量是800G的2.7至3倍。

需求曲线因此呈现罕见的超线性：光模块出货量在涨，单模块的材料用量涨得更快。

英伟达预测2026年至2030年全球磷化铟晶圆需求将增长约20倍，Lumentum给出的AI数据中心磷化铟光通道出货量年复合增速预测是85%。

供给端却是一道算术难题，2025年全球磷化铟衬底总需求约200万至210万片（折合2英寸），有效合规产能只有60万至70万片，缺口接近70%。

Yole判断这一缺口至少持续到2028年，产能集中在住友电工、AXT、JX金属三家手里，合计份额超过90%，而晶体生长良率爬坡需要3至5年，客户认证还要再花2年。

钱可以立刻到账，产能不行，涨价于是顺理成章。

除了2英寸衬底从800美元涨到2300至2500美元，6英寸高端产品从1400美元冲到5000美元，下游外延片、光芯片逐级跟涨，1.6T配套激光器的交付周期拉长到50周。

下游厂商提前一年锁单、预付三五成定金，议价权彻底倒向上游。

中国掌握全球约70%的铟产量，却在衬底加工环节长期缺席，6英寸产品国产化率不足5%。

云南锗业旗下的云南鑫耀是A股少数能量产6英寸磷化铟衬底的公司，华为哈勃早在2020年就已入股。

资源在手、加工在人，这种错位本身就是国产化窗口的注脚，缺口越持久，认证壁垒被需求冲开的速度就越快。

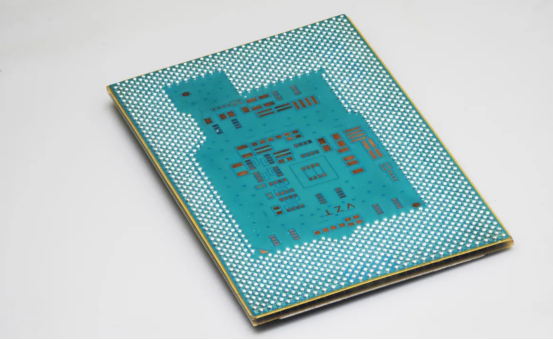

玻璃基板：架构切换前夜的卡位赛

玻璃基板的时间表则要靠后一些，英特尔2023年9月率先发布玻璃基板封装技术，投入10亿美元在亚利桑那州建研发产线；SKC与应用材料合资的Absolics在佐治亚州建厂，2026年下半年向AMD小批量送样；三星电机计划2027年下半年量产；台积电的CoPoS试产线已经搭建。

SEMI在2026年5月给出的判断相当克制：玻璃芯载板大约2028年前后先在少量高性能应用中量产，此后逐步扩展，2028年至2040年市场复合增速预计67.2%。

换句话说，2026至2028年是送样、认证和建试产线的阶段，先赚到钱的未必是基板厂，而是TGV钻孔、激光加工、电镀与检测设备这些卖铲子的人。

卡位赛的残酷之处在于，先发者要替整个行业支付教育市场的成本。

AMD、谷歌、AWS这些自研芯片厂商愿意试用玻璃基板，是因为它们需要差异化手段追赶英伟达；而英伟达自己的CoWoS产能够用，反而不着急。

需求最迫切的一方与供给最积极的一方，并不总是同一边。

人造钻石：珠宝崩塌与散热起身

五种材料里，人造钻石的处境最富戏剧性，它在同一个屋檐下同时经历着过剩与短缺。

过剩的是珠宝，2024年中国培育钻石产量约2200万克拉，同比增长144%，占全球总产量的63%，其中八成产能集中在河南。

产能倾泻之下，1克拉高品质培育钻石的零售价从2020年的约8000元跌到如今的3500元左右，仅为天然钻石的十分之一。

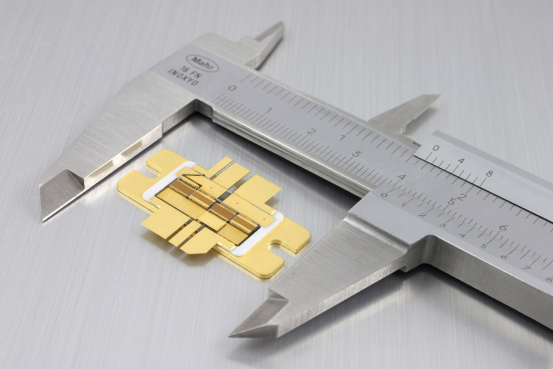

短缺的是功能级金刚石，金刚石的热导率约为铜的5倍，是已知材料里散热性能的天花板，而千瓦级功耗的AI芯片正需要这样的热沉材料。

2026年2月，美国Akash Systems向印度交付了全球首批搭载金刚石冷却技术的英伟达H200服务器，金刚石散热正式从实验室走向商用。

国内的现实是，半导体级金刚石热沉片良率不足50%，仍以试样研发为主，规模化订单尚未出现。

同一批河南压机，一边把宝石级产品打成白菜价，一边在电子级产品门口排队攻关。

决定价值的不是材料本身，而是它所处的纯度、尺寸与可靠性区间。

结尾：

电、光、热、封装，四个约束把五种材料从配角写进了主剧本。但关键与稀缺之间隔着良率、认证和产能纪律。

AI的资本开支还会向下游传导很多年，材料上桌了，谁能留在牌桌上，是另一场考试。

部分资料参考：电子工程专辑：《面向数据中心的光电共封装技术与市场-2026版》，Supplyframe四方维：《碳化硅，又行了？》，雪球：《磷化铟：高端衬底 国产替代》，36氪：《玻璃基板产业化进展到哪了？》
