近日，剑桥大学电气工程系金钟民教授团队在量子点显示领域取得关键技术突破，提出裂纹辅助转移印刷（CATP）全新制造工艺，成功制备出纳米级超高分辨率量子点像素阵列，相关研究成果发表于《自然电子学》。该技术有望破解沉浸式设备的显示画质瓶颈，推动AR、VR及可穿戴设备向更逼真的视觉体验演进。

量子点材料凭借高亮度、精准色彩表现与低功耗特性，是下一代高端显示技术的核心方向，转移印刷是其主流制备路径。但行业长期面临物理层面的制造瓶颈：当像素尺寸缩小到一定程度后，像素与基底间的粘接力会超过转移拾取的作用力，仅靠优化现有工艺已无法突破极限。

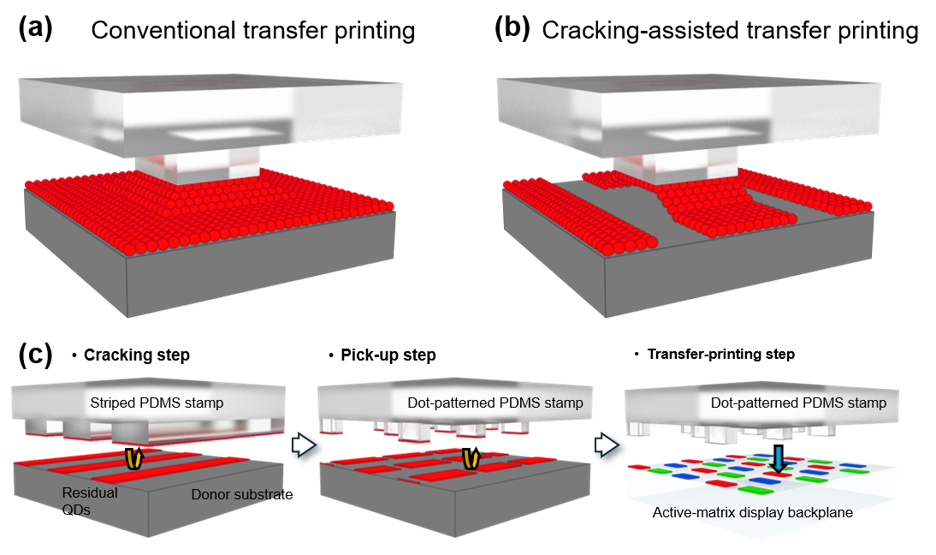

剑桥团队并未沿用提升转移力的传统思路，而是引入断裂力学原理重构工艺逻辑。CATP技术在像素转移前增加了一步可控的预裂解工序，预先破坏像素与周边材料的部分连接，从根源上降低转移过程需要克服的阻力。通过调整纳米尺度的力平衡，团队成功制备出尺寸仅600×900纳米的无镉量子点像素，像素密度达到每英寸16933 PPI，属于目前分辨率最高的电致发光量子点像素阵列之一。

该工艺可实现红、绿、蓝全彩量子点图案制备，且能与薄膜晶体管背板适配，制成完整的全彩量子点发光二极管（QD-LED）显示器件。更重要的是，CATP技术兼容基于弹性印章的大面积制造流程，具备向工业量产转化的潜力，并非仅停留在实验室演示阶段。

对于AR/VR产业而言，这项技术的落地价值尤为突出。当前沉浸式设备需通过光学系统放大显示画面，分辨率不足会产生明显的“纱窗效应”，直接削弱沉浸感与真实感。超高分辨率量子点显示可有效消除这一问题，既能支撑轻量化AR眼镜实现更自然的虚实融合效果，也能让VR场景的视觉表现更贴近真实世界，同时还可应用于医疗可视化、工程设计、高端可穿戴设备等多个领域。

金钟民教授表示，这项研究的核心价值在于跳出了传统工艺优化的思路，通过重构力平衡突破制造极限，这套底层逻辑也可拓展至更多依赖转移印刷的技术领域。目前研究团队正推进技术的后续开发，并面向产业界开放合作，推动成果向商用产品转化。
