手机里最省电、最不起眼的那颗内存，被高通叠成3D小楼，再把加速器垫在了楼下。

近日，HBC（High-Bandwidth Compute）架构登台，枪口对准HBM盘踞多年的AI内存王座。

「有效」二字更值得盯住

高通在投资者日上正式揭开High Bandwidth Compute，中文可译为「高带宽计算」。

名称里用的是Compute，而非Memory，这已经点明它与HBM的根本差别：HBC是一套包含内存和计算逻辑的架构，并非单独出售的内存产品。

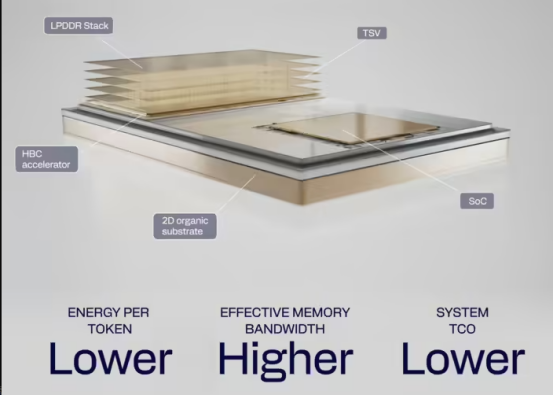

高通公开的结构图颇为直白：多层LPDDR通过TSV硅通孔叠在HBC加速器上，HBC模块与主SoC并排放在2D有机基板上；内存密集型工作由HBC就近处理，主SoC继续承担复杂、灵活且需要统一调度的计算。

搭载HBC Gen 1的Dragonfly AI250，设计指标为单卡768 GB内存、133 TB/s有效内存带宽；56张卡组成的机架拥有43 TB内存和7.455 PB/s有效带宽，机架热设计功耗为140 kW。

与采用LPDDR5X的AI200相比，容量没有增加，有效带宽却提高到18倍，HBC Gen 1商业样片预计到2027年年中才会出现。

把算力垫在内存脚下

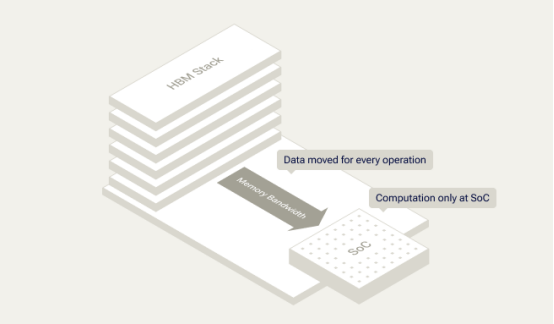

HBM用TSV把DRAM垂直堆起，再借CoWoS先进封装贴靠在计算芯片身侧，距离缩短了，代价也水涨船高，硅中介层、封装产能、良率损耗，每一项都在给账单添零。

高通换了个方向，HBC采用分离式设计：主SoC归主SoC，内存归内存，中间以标准2D有机基板互连，昂贵的硅中介层和CoWoS被一并请出门外。

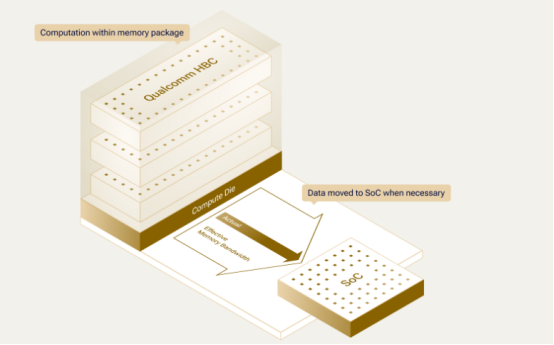

真正的巧思藏在内存那一侧，一颗专用近内存加速器垫在LPDDR堆栈下方，计算与存储经TSV垂直直连，数据的通勤距离从「楼上楼下」缩成「隔壁工位」。

高通数据中心业务负责人Tony Pialis的说法很直白：把XPU直接垫到DRAM堆栈下面，就能兼得SRAM级的速度与堆叠内存的密度。

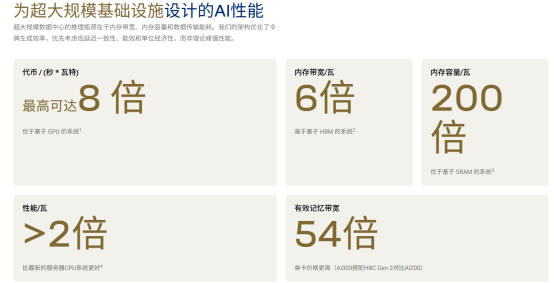

位置关系一变，账本跟着改写。按高通公布的数据，搭载第一代HBC的AI250加速器单卡内存带宽达133TB/s，有效带宽是使用LPDDR5X的AI200的18倍，支持最高768GB堆叠容量；卡级归一化对比下，单位功耗带宽是HBM的6倍，单位功耗容量是SRAM的200倍。

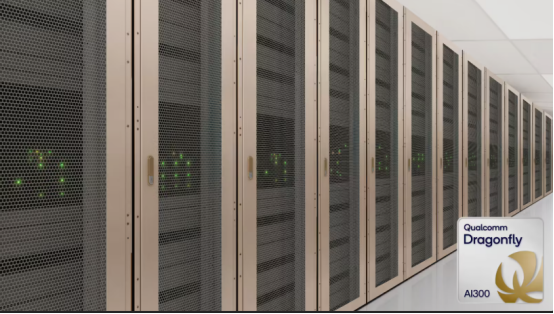

第二代HBC将随AI300于2028年落地，有效带宽较AI200再抬升至54倍，每瓦带宽较HBM高出7倍。

为什么偏偏是LPDDR？这颗为手机而生的内存，骨子里刻着两条基因：超低功耗，以及远比HBM宽松的成本曲线。单堆容量上限更高、3D堆叠更友好，使它成为大容量推理的天然候选。

过去它栖身于手机和边缘终端，近年已悄悄渗入AI推理加速卡，高通自己的AI200就标配LPDDR5X，单机架容量43TB，HBC相当于把这次渗透从「游击」升级成「正面进攻」。

HBM4也在把逻辑芯片塞进堆栈底层，干起「近内存」的活。方向人人都看得见，高通只是走得更决绝，索性把整套加速器的地基打在内存楼下。

计算向内存靠近也不是一夜之间冒出的灵感，美光十多年前推出的Hybrid Memory Cube，同样采用TSV把DRAM叠在高速逻辑层上；三星在2021年发布HBM-PIM，把可编程AI引擎放进HBM存储体，宣称在特定测试中可提升性能并减少数据移动。

HBC的看点在于时机与落点，它把近存计算、LPDDR、长上下文推理和整机架部署绑在一起，瞄准的工作负载比早期PIM方案清晰得多。

推理解码给LPDDR开了侧门

训练大模型时，大规模矩阵运算会尽可能吃满计算单元；在线推理却有另一副脾气。

输入提示词的预填充阶段偏重计算，逐字生成答案的解码阶段需要不断读取模型权重和持续膨胀的KV缓存，经常受制于内存带宽。

相关Roofline研究显示，在典型大模型推理中，解码阶段的主要算子普遍落入内存受限区间。

智能体把这种矛盾推得更尖锐，一次任务可能包含长提示词、连续推理、工具调用和多轮回看；每生成一个Token，系统都要搬动大量数据。此时再堆更多计算单元，很像给缺粮的厨房添灶台，火力壮观，锅里仍然空着。

AI250恰好对准这一段，高通将它定位为解码、推理链和智能体工作负载的专用平台，宣称单卡768 GB容量有助于减少上下文换出，并把支持的上下文长度从AI200的128K推进到100万Token。

容量、带宽和功耗被放在同一张账单里，评价单位也由峰值FLOPS转向每瓦Token数、每美元Token数。

LPDDR本身早已跨过手机边界，NVIDIA Vera CPU同样使用LPDDR5X，容量最高1.5 TB、带宽最高1.2 TB/s，并与Rubin GPU的HBM4形成一致地址空间，用于KV缓存卸载和多模型运行。

NVIDIA Vera Rubin架构说明，HBC真正新增的变量，是把计算逻辑放到LPDDR堆栈旁边，而非单纯把移动内存装进服务器。

这也是高通押注数据中心的商业支点，公司把2029财年数据中心收入目标定在150亿美元以上。

它无须在所有训练任务上击败GPU，只要在规模庞大、长期运行的推理机架中拿到一块稳定份额，LPDDR时代积累的功耗设计、内存控制器和系统集成能力便能换一种方式兑现。

拆墙的不止高通一家

HBC出现时，HBM并没有停在原地等待挑战。三星和美光均已宣布HBM4量产：美光36 GB 12层HBM4带宽超过2.8 TB/s；三星产品最高可达13 Gbps针脚速率和3.3 TB/s单堆带宽。

主流加速器也已经把HBM4写进下一代平台，NVIDIA公布的初步规格显示，单颗Rubin GPU配置288 GB HBM4，内存带宽22 TB/s；AMD MI450则提供最高432 GB HBM4和19.6 TB/s带宽。

HBC真正能够撬动的，是HBM覆盖所有AI负载的默认地位。训练和高计算密度的预填充继续青睐GPU与HBM；大规模、长时间运行的解码业务可能转向HBC等近存计算；CPU侧上下文和KV缓存则更多使用LPDDR。

对HBM厂商而言，这既是压力，也是新生意。部分推理需求可能离开高毛利HBM，LPDDR裸片、定制逻辑底座和3D集成又会形成新的价值环节；对云厂商而言，多一种架构就多一分议价能力。

对高通而言，挑战也很清楚：它需要证明自己卖出的不止是一张漂亮的带宽幻灯片，还有一套能被开发者使用、被数据中心维护、被财务部门算清楚的系统。

这恰是高通的机会窗口，它没打算跟HBM拼绝对带宽，它赌推理将成为AI算力的主增量，为此甚至收购开源AI软件公司Modular补齐软件短板。

高通预测，2029财年全球AI加速器市场规模将达6800亿美元。

结尾：

真正的变化，在于AI内存的王座可能被拆成几把椅子。HBM继续托举训练与通用加速，HBC争夺推理解码的规模红利。

高通若能把133 TB/s兑现为稳定的Token吞吐和更低账单，LPDDR这次跨界便会从客串变成改写分工。
