前言：

算力密度被推高之后，电流、热量、信号、材料稳定性同步被放大，MLCC、PCB、铜箔、电子布这些原本不显眼的环节，开始成为算力产业链里的另一条主线。

算力的暗线，藏在每一次电流突变和每一段高速信号里。

作者 | 方文三

图片来源 | 网络

算力重构产业，价值重心向基础材料下沉

GPU算力密度翻倍的同时，功耗同步攀升、信号传输速率指数级提升，推动供电与散热体系全面重构，这股压力沿产业链逐层传导，最终落地到最基础的电子元器件与材料环节。

产业链利润始终向最刚性环节倾斜，本轮算力周期的核心供给瓶颈落在上游基础材料。

下游产能调整相对灵活，上游高端铜箔、电子布、MLCC扩产受多重约束。

电子布、铜箔、PCB、MLCC，四类原本分属不同细分赛道的产品，被AI算力牢牢绑定在同一条增长曲线上。

AI芯片的功耗与信号速率每提升一级，就会对全产业链提出更高要求，电子布要更薄更均匀、铜箔要更低轮廓、PCB要更多层数、MLCC要更大用量更高性能。

材料与工艺的物理极限不断被推高，产能释放的速度却始终跟不上需求增长的节奏。

供需矛盾沿着「纤维材料—金属材料—制造集成—被动元件」的路径逐级传导，越靠近上游基础材料环节，扩产周期越长、参与厂商越少、供给弹性越差。

超薄电子布、超低轮廓铜箔、高端陶瓷粉体，这三类处于产业链最上游的材料，正是整条算力供应链中供需缺口最刚性的环节。

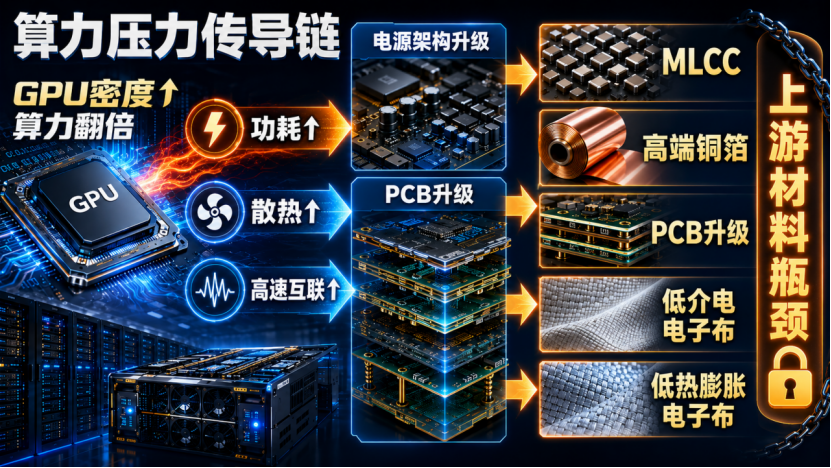

其传导链条大致可以概括为：GPU功耗提升带来电源架构升级，电源架构升级带来高端MLCC用量与规格提升，高速互联密度提升带来PCB层数、面积、材料等级提升，PCB升级推动高端铜箔、低介电电子布、低热膨胀电子布进入紧缺区间。

任何一个环节短板，都会被AI服务器的高功耗、高速率、高密度放大。

被低估的地方正在这里，市场看见了GPU订单，却经常低估了GPU订单对材料认证、制程良率和产能弹性的消耗。

MLCC的重估，来自电源完整性

AI芯片运行在低电压环境下，瞬时电流变化可以达到很高水平，GPU负载在训练、推理、通信切换之间快速波动，电源系统需要在极短时间内维持电压稳定。

MLCC在这里承担去耦、滤波和电流缓冲作用，离GPU越近，越能缩短电流路径、降低寄生电感、抑制电压波动。

高算力芯片越追求高频、高密度、高带宽，MLCC越需要在更小面积内提供更高电容值和更强可靠性。

这让MLCC的价值逻辑发生变化，通用消费电子关注的是总量和价格，AI服务器关注的是规格组合与位置价值。

靠近GPU、CPU、VRM、电源模块、网络芯片的位置，往往需要更高容量、更小尺寸、更低ESL、更高耐温和更好一致性的产品。

服务器电源从12V走向48V，再向更高电压架构演进，高压MLCC的需求也会随之上移。

低端MLCC可能供给充足，高端服务器用MLCC却可能出现结构性紧张，这也是本轮MLCC行情与智能手机周期不同的地方。

AI服务器把MLCC推向了电源完整性的前台，它仍然很小，却开始决定系统能否在高负载下稳定运行。

PCB升级，算力集群下的高速路基

高端PCB正在承担高速信号传输、供电路径组织、热管理协同和系统结构连接的综合功能。

GB200 NVL72这类系统已经成为以机柜为单位组织计算，GPU之间需要大带宽低延迟通信，网络侧需要承接800G乃至1.6T演进，交换芯片、网卡、光模块、背板、中板、UBB、OAM等结构都在抬高PCB的技术门槛。

PCB的升级方向非常明确：层数更高，布线更密，介质损耗更低，阻抗控制更严格，背钻与微孔加工更复杂，热稳定和翘曲控制要求更高。

Prismark数据显示，受AI基础设施需求推动，全球裸板PCB市场从2024年的736亿美元增长到2025年的858亿美元，增幅达到16.7%。

领先AI服务器与网络PCB供应商2025年收入增长超过50%，但多数PCB供应商销售增长低于10%。

这个分化很关键，PCB行业真正的利润弹性集中在能够承接AI服务器、高速交换、先进封装相关需求的高端厂商手中。

算力越往集群走，PCB越像一座高速公路的路基，路基不决定车的品牌，却决定车能不能高速、安全、低损耗地跑起来。

铜箔与电子布涨价，低损耗才有资格参赛

PCB继续向上游拆解，核心材料之一是覆铜板了，它由树脂、电子布等增强材料和铜箔复合而成，是PCB的基础材料。

AI服务器对PCB提出更高要求后，压力自然传导到铜箔和电子布。

铜箔的关键不只是导电，高速信号在高频环境下传输时，铜箔表面粗糙度会影响插入损耗。

信号频率越高，皮肤效应越明显，电流越集中在导体表面，粗糙表面对信号的扰动越难忽视。

高端HVLP、VLP铜箔的价值，正来自更低粗糙度、更好信号完整性以及与高频高速覆铜板体系的适配能力，它们被AI服务器和高速网络拉出了一个独立的成长曲线。

电子布的变化更具代表性，普通玻纤布主要提供机械支撑与绝缘功能，AI服务器所需的电子布则要同时满足低介电损耗、低热膨胀、高尺寸稳定性和高一致性。

低Dk电子布用于AI服务器主板、交换机、路由器等高速传输场景，低CTE的T-glass更多进入AI芯片封装基板，用于缓解大尺寸芯片与基板之间的热膨胀失配。

伴随AI芯片基板面积扩大，Hopper到Blackwell再到Rubin，基板面积和层数都在上行。

AI服务器主板层数也从2024至2025年的约20至28层，向2026至2027年的24至40层演进。

层数增加、面积扩大、速率提升叠加在一起，电子布的消耗是被材料等级同步放大。

认证型稀缺，取代规模型扩产

AI算力产业链的瓶颈扩散到系统级材料能力，先进制程和先进封装仍然是核心，但算力的可交付性越来越依赖电源、互联、基板、板材、材料的一致协同。

材料一旦进入主流平台，生命周期和粘性往往强于普通消费电子料号，这就是「认证型稀缺」。

它的稀缺不只来自产能，还来自工艺窗口、客户验证、良率爬坡和系统协同。

低端产能可以快速扩张，高端产能需要被平台定义、被客户验证、被量产数据反复确认。

市场容易把铜箔、电子布、PCB、MLCC放进传统周期品框架里估值，但AI服务器正在把它们推向半导体材料和核心系统部件之间的中间地带。

从国内产业角度看，这条暗线同样重要，中国在PCB产值和制造规模上具备优势，但AI服务器高端链条的竞争不只是扩大产能。

高端HDI、高层数高速板、高频低损耗覆铜板、HVLP铜箔、Low Dk/Q玻璃布、低CTE封装材料，每个环节都需要材料企业、设备企业、板厂、服务器客户和芯片平台共同验证。

这也解释了为什么海外龙头涨价、扩产、客户抢产能会同时发生，云厂商、GPU厂商、封装厂、板厂在争夺的其实是下一代AI平台的量产确定性。

结尾

AI算力的崛起带来的远不止是用量规模的增长，更是对全产业链性能标准的系统性提拉，原本分散的细分赛道被统一到算力升级的主线之下。

这条被AI绑定的产业链，正在重新划分产业价值的重心。

部分资料参考：中信证券：《电子布&覆铜板产业链复盘：算力上游材料瓶颈凸显，特种电子布供需格局持续收紧》，花旗证券：《全球PCB&CCL产业展望：AI服务器架构迭代，高频高速覆铜板价值量全面抬升》，IDC中国：《2026全球AI服务器出货量预测及算力硬件产业链白皮书》
