如果要学BOM成本控制，一定要看看消费电子的，因为消费电子产品的BOM成本真的是“抠”到极致了啊。

今天，我们就来看看EEWorld论坛上一个很火热的跑步机拆解帖，一起学习下，消费厂商怎么把芯片的性能“榨干”。（原帖地址：https://www.eeworld.com.cn/aP04qX5）

最近一直在瞎忙，都是在拆小件，今天来个大件，楼下捡了个跑步机，跟朋友搬宿舍厨房里，很有分量，通电后显示正常，但是没有遥控器，无法运行，那就拆了吧。看看内部如何跑起来的。

标志，大概就是防止摔倒吧。禁止光脚上去。

电源，通电正常。

反过来，底部有参数，电压220-240，功率550W，频率50-60Hz，最大承重为100KG，等级HC，底部标注，本机不适用于医疗和治疗目的。制造地，中国，型号OT0342-01。

底部，有两个轮子，底壳是铁的，用来散热。后边的是底座的，用来固定。

拆下底部壳子螺丝，上面的面板先取下来，一块小板，加扬声器，扬声器是一个音箱的。喇叭朝下，出声在背面。

上壳取下连接线，可以看到两个核心部件，马达与电源了。

马达带动一个皮带，来驱动跑步。

电源部分，进来3根线，连接电源主板上，右上角一颗螺丝，两端都有，用来调节跑步皮带的松紧，时间久了，，皮带可能松动。

整个电源，一颗大电容，占据很大位置，一个变压器，两个接口，但是只有右边5PIN接口，连在屏幕面板，另一个没有连接。电源被整块铝合金材质包裹，左边的比较大，用来固定元件。

底部是输出部分，一个12V继电器，安规，保险。

QC.标志，贴在电容上

这个8S003F3是意法半导体的主流超值系列8位MCU，具有8 KB Flash.16 MHz CPU和集成EERROM。

STM8S003F3/K3值线8位微控制器提供8K字节的闪存程序存储器，以及集成的真数据EEPROM。在STM8S微控制器系列参考手册（RMO016）中，它们被称为低密度器件。STM8S003F3/K3值线上器件具有以下优点：性能鲁棒性和降低系统成本。设备性能和稳健性由支持高达100000个写/擦除周期的真实数据EEPROM、以16 MHz时钟频率采用最先进技术制造的高级内核和外围设备、强大的I/O、具有独立时钟源的独立监视器和时钟安全系统来确保。由于具有内部时钟振荡器、看门狗和断电复位的高系统集成水平，系统成本得以降低。提供完整的文档以及广泛的开发工具选择。

UTC358是一颗友旺的通用运放芯片，UTC358内部包含两个独立的、高增益的、帶內部频率补偿的双运算放大器，适合于电源电压范围很宽的单电源使用也适用于双电源工作模式，在推祿的工作条件下，电源电流与电源电压无关。它可以应用在传感放大器、直流增益模块和其他所有可用单电源供电的使用运算放大器的场合。

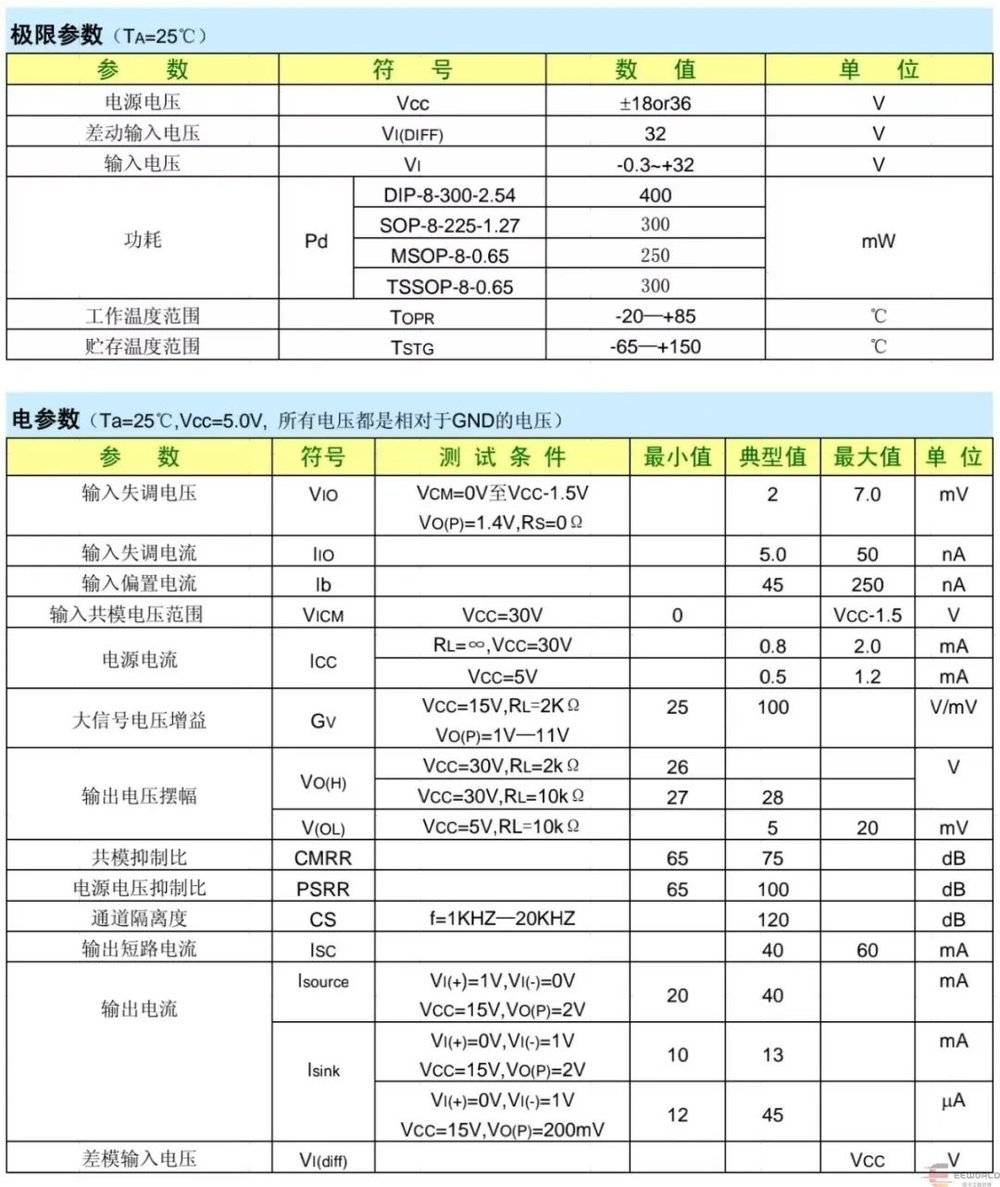

引脚图与参数

这个CR5249是启臣微-Chip-Rail的一颗PWM功率开关。

CR524X是一款高性能的电流控制型PWM开关，全电压范围內待机功耗小于75mW满足能效六标准。为了减少待机功耗和提升效率，CRS24X集成了多种工作模式。随着负载的变化，CR524X可以工作在三种不同的模式，并且每种模式都做了优化。当负载很重时系统工作在传统的PWM（脉冲宽度调制）模式。当负截变轻时，系统进入PFM（脉冲频率调制）模式。在PFM模式下，随着负载的逐渐变轻，开关频率也逐渐的减小。CR524X中独有的频率变换模块可以使开关频率平滑降低而不产生噪声。由于频率的降低，开关损耗也被有效的减小了。当负载继续降低而低于某一设定值时，系统进入PSM（跳频调制）模式。在PSM模式下，一些开关周期被跳过，这些周期内开关管完全关断，因此这种模式可进一步降低待机功耗。在上述的三种工作模式下，都集成了频率抖动功能，来提升系统的EMI芯片还集成了最大输出功率动态补偿模块，从而保证系统在全电压交流输入范围(90V~264V)内最大输出功率点恒定。CR524X集成了多种功能和保护特性，包括欠压锁定(UVLO)，VDD过压保护(OVP).软启动，过温保护(OTP)，逐周期电流限制(OCP)，过载保护(OLP)，SENSE引脚悬空保护，GATE端籍位，前沿消隐等。芯片还集成了最大输出功率动态补偿模块，从而保证系统在全电压交流输入范围(90V~264V)内最大输出功率点恒定CR524X集成了多种功能和保护特性，包括欠压锁定(UVLO)，VDD过压保护(OVP)，软启动，过温保护(OTP)，逐周期电流限制(OCP)，过载保护(OLP)，SENSE引脚悬空保护，GATE端籍位，前沿消隐等。

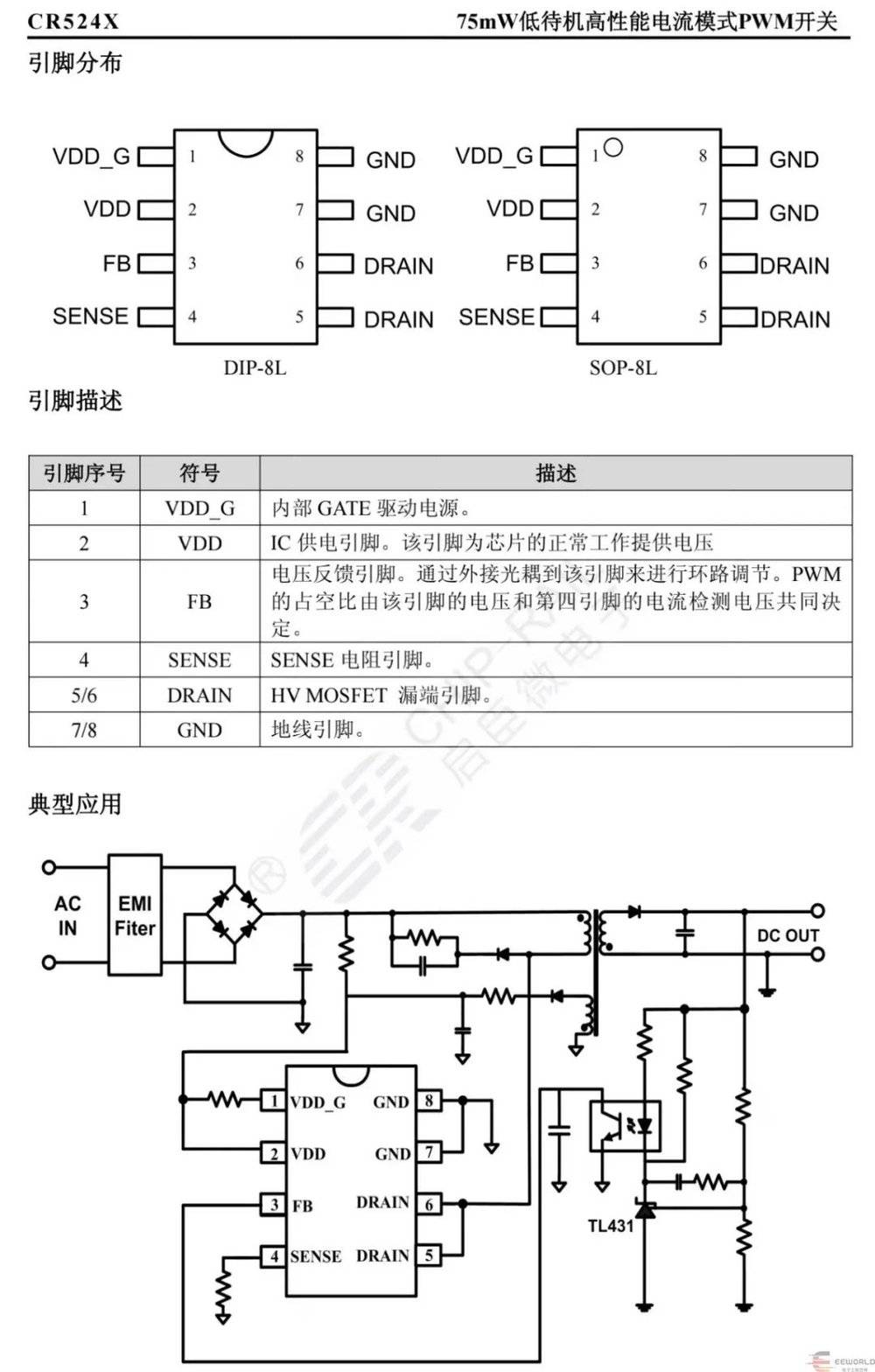

CR542引脚图

黄色为天泰的安规电容，右边保险。

songle的12V继电器。

标签RoHS 220V。

马达的线缆带有磁环。

LED.PCB日期2020/08/15，上方有一个蜂鸣器，所以扬声器，应该是可以通过蓝牙芯片来播放音乐。右边有4个接口，最后一个是MP3，第一个是控制，第二个是钥匙与安全，可能都是后面高配的接口吧。

这个480RA是伟烽恒-WFH的一颗接受芯片，全名是高灵敏度低功耗315/433MHz ASK/OOK射频接收芯片。主要特性，WF480RA是一款高集成度、低功耗的单片ASK/OOK射频接收芯片。高频信号接收功能全部集成于片内以达到用最少的外围器件和最低的成本获得最可靠的接收效果。因此它是真正意义上的“无线高频调制信号输入，数字解调信号输出”的单片接收器件。

主板这边上方一个屏幕，功能led四个，左边蓝牙功能，下方接收区域，中间单片机。右边芯片是led驱动。

AC20BP09534是一颗杰理立体声蓝牙芯片。

一颗TM1650是天微的LED显示驱动芯片TM1 650是一种带键盘扫描接口的LED（发光二极管显示器）驱动控制专用电路。内部集成有MCU输入输出控制数字接口、数据锁存器、LED驱动、键盘扫描、辉度调节等电路。TM1 650性能稳定、质量可靠、抗干扰能力强，可适用于24小时长期连续工作的应用场合。

通讯小板背面有参数，WSH0006-Rev1.0有433M与315M两个版本。

MA82G5B32是一颗8051内核单片机，品牌来自MEGAWIN笙泉，公司坐落在新竹，竹北市台元科技园。

MA82G5BXX是基于80C51的高效1-T结构的单芯片微处理器，每条指令需要1~6吋钟信号（比标准的8051快5~6倍），与标准8051指令集兼容。因此在与标准8051有同样的处理能力的情况下，MA82G5BXX只需要非常低的运行速度。MA82G5BXX有32K/16K字节的内置Flash存储器用于保存代码。Flash存储器可以通过串行模式编程（ICP，在电路编程）或者ISP模式进行编程的能力。同时，也提供在应用编程（IAP）的能力。ISP和ICP让使用者无需从产品中取下微控制器就可以下载新的代码：IAP意味着应用程序正在运行时，微控制器能够在Flash中写入非易失数据。这些功能都由內建的电荷泵提供编程用的高压。MA82G5BXX除了80C52 MCU的标准功能（例如256字节的随机存储器，三个8位1/O口，二个带有高/低触发选项的外部中断，一个多源4级中断控制，一个串口（UARTO）和三个定时/计数器）外，MA82G5BXX有三个额外的O端口引脚（P4.5、P4.4、P4.1、P4.0、P6.1和P6.0），MA82G5BXX有1792/768字节外部数据存储器（XRAM），两个额外的帶高/低触发选项的外部中断，10位ADC，一个8通道PCA带有死区时间控制的脉宽调制（PWM），一个SPI，二个TWI（TWI0和TWI1），第二串口（UART1），键盘中断，一次性使能的看门狗定时器，实时时钟（RTC）模块，两个低电压监测器，一个晶振（与P6.0和P6.1共用），一个高精度的內部振荡（IHRCO），一个片内时钟倍频器（CKM）来产生高速时钟源，一个低速的內部RC振荡器（ILRCO）和一个增型的串口（UARTO）用来促进多处理器的通讯及一个速度增强设备（X2/X4模式）。MA82G5BXX有多种工作模式可以減少耗电量：空闲模式、掉电模式、慢频模式、副频模式、RTC模式、watch模式和monitor模式。在空闲模式下，CPU被冻结而外围模块和中断系统依然活动。在掉电模式下，随机存储器RAM和特殊功能寄存器SFR的值被保存，而其他所有功能被终止。最重要的是，在掉电模式下的微控制器可以被多种中断或复位喚醒。在慢频模式，使用者可以通过8位的系统时钟分频器減慢系统速度以减少耗电量。选擇副频模式系统时钟来自内部低速振荡器CPU用一个特别慢的速度在运行。实时时钟（RTC）模式支持所有模式下的实时时钟功能，watch模式，在掉电模式或空闲模式下保持WDT正常运行来唤醒CPU。Monitor模式，在掉电模式检测电压，当电压特别低的时候会复位。另外，MA82G5BXX装配有笙泉独家的（OCD）接口可以用于在线仿真（ICE），OCD接口提供在片内和在系统不干扰调试并且不占用任何资源。支持ICE应用中的几个必须的操作例如：复位、全速、停止、单步、全速到光标和断点设置。软件开发期间使用者不需要使用任何的开发板或者传统的ICE上应用的插头转接器，使用者只需要连接好OCD接口，这强有力的接口使得开发非常容易。

78M15是一颗线性稳压器，最大输出电流0.8A。电压15V

U3是一颗纳芯微Nsiway的NS4110B，一颗18W单声道AB/D类双模音频功率放大器

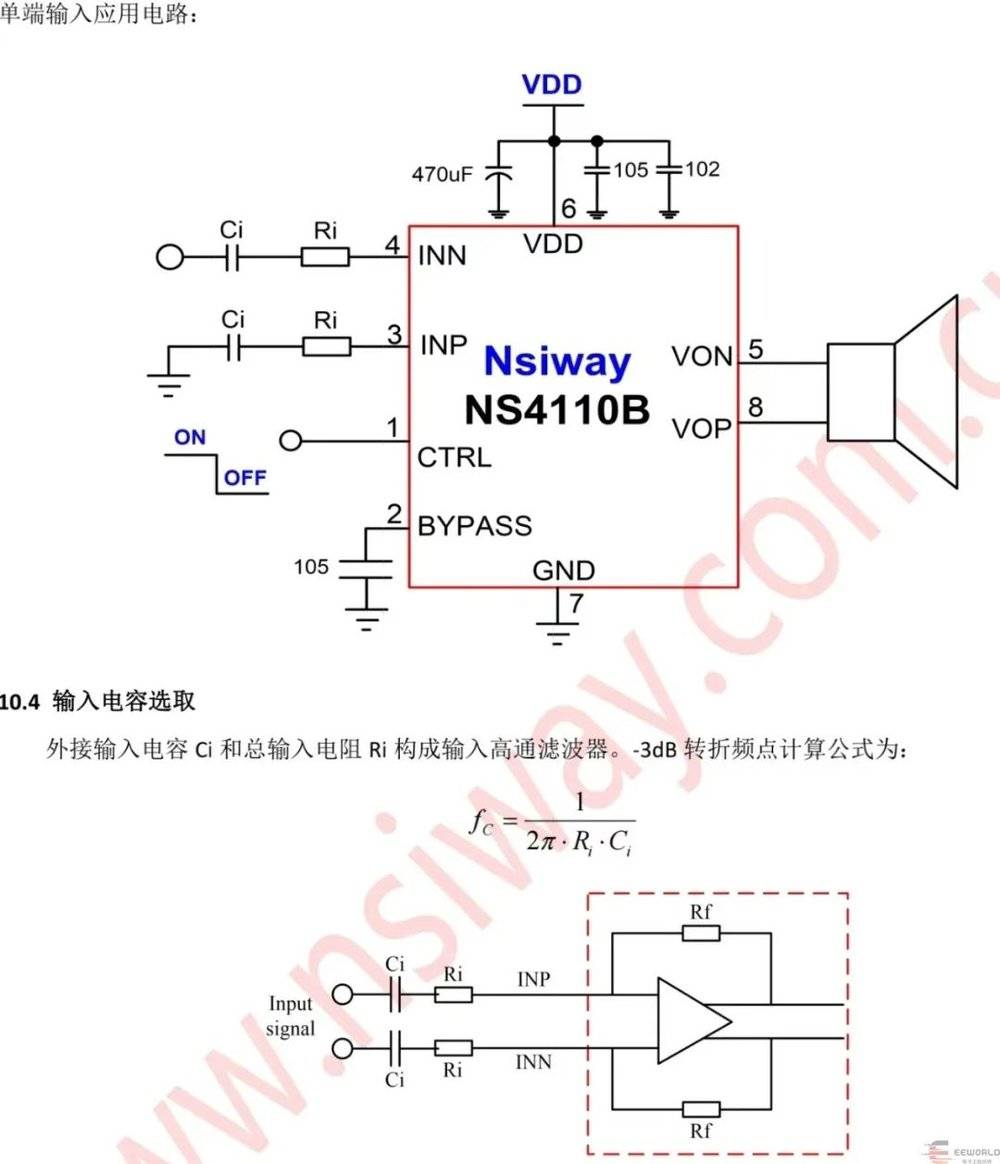

NS4110B引脚图

整个小板就是这些元件。

马达由凉了内六角螺丝固定，还可以调节皮带的松紧。

拆下所有塑料，原来在跑步的皮带下方是一块很厚的木板，脚踩在皮带，实际下方是有木板在垫着。总共拆的铁有10几斤重吧，两端的轴承端比较重，其他是塑料制品，估计卖废品也就几块钱，加上4.9㎏的马达，不够路费钱。

本次就拆到这吧，目前某宝价格没找到这个型号，不过其他型号价格大概在700左右，大家觉得做工用料如何，欢迎点击阅读原文一起讨论。
